【04缺陷检测与失效分析】之晶圆缺陷检测：宏观到纳米级技术路线

副标题：从全场快速筛查到三维纳米解构——构建半导体制造的全尺度、全自动化缺陷分析与控制体系

发布日期： 2023年11月2日
作者：森德仪器/应用技术部
仪器类别：精密检测与分析仪器
阅读时间：约18分钟
关键词：晶圆缺陷检测、半导体失效分析、工艺控制、自动光学检测、电子束检测、等离子体聚焦离子束、扫描电镜、三维计量、自动化工作流、良率提升、森德仪器

摘要

本文系统性地阐述了在现代半导体制造中，实现从宏观（毫米级）到纳米级缺陷检测与失效分析的完整技术路线与设备体系。随着工艺节点进入个位数纳米时代，缺陷的隐蔽性、三维性和复杂性要求检测技术必须形成从快速、非破坏性的在线监控，到精准、深入的离线根因分析的无缝闭环。文章首先梳理了产线前端依赖的自动光学检测与电子束检测技术，作为缺陷发现与初步定位的“眼睛"。继而，文章深入聚焦于失效分析实验室的核心挑战——如何对海量报警点进行高效、精准的物理验证。为此，我们重点解析了以Thermo Scientific Helios MX1 PFIB-SEM为代表的革命性集成分析平台。该设备通过创新的多离子物种（Xe+/Ar+）等离子体聚焦离子束（PFIB）技术，解决了传统Ga-FIB在效率、损伤和材料适应性上的瓶颈；结合其超高分辨率扫描电镜（SEM）、全自动化的iFast智能工作流软件，以及面向晶圆厂自动化的ECS通信接口，实现了对整片300毫米晶圆上指定缺陷的自动化导航、高精度截面制备、三维关键尺寸计量、埋藏缺陷可视化与数据分析报告生成。本文将详细说明该系统如何将实验室级的深度分析能力贴近生产线节奏，为工艺工程师提供从“缺陷地图"到“物理根因"的直达通道，是加速制程研发、提升量产良率的关键设备。 Helios MX1 PFIB-SEM

应用场景与案例分析

主要应用领域

第1阶段：宏观与中观尺度——产线的“快速感知层"

自动光学检测：全场扫描与缺陷初筛

高吞吐量：必须在短时间内完成整片晶圆的扫描，不影响生产节拍。
高灵敏度：能够检测到亚微米级（目前设备可达30-50nm）的颗粒和图案异常。
准确分类：利用人工智能算法对检测到的缺陷进行自动分类（如颗粒、划痕、桥接、断裂等），减少误报。

应用场景：应用于每一道关键工艺步骤之后，对未图案化（裸片）或已图案化晶圆进行100%表面扫描。这是确保大规模生产洁净度与图案保真度的第1道，也是快的防线。
技术要求：
森德仪器适配性：我们了解产线对稳定性和可靠性的要求，可提供与主流AOI设备对接的数据接口方案，确保缺陷坐标数据能无损、高效地传递至下一分析环节。

电子束缺陷检测：高分辨率复检与精确定位

更高分辨率：利用电子束突破光学衍射极限，分辨率可达纳米级。
材料对比度：利用背散射电子信号对材料原子序数敏感的特性，区分不同材料的缺陷。
电荷控制：能有效处理绝缘材料在电子束下的充电效应。

应用场景：通常作为AOI的补充或对特定关键层（如栅极、接触孔）的专用检测工具。它对AOI发现的疑似缺陷进行高分辨率成像确认，并提供更精确的坐标位置和更丰富的形貌信息，为后续物理分析提供“靶点"。
技术要求：
森德仪器适配性：我们关注该技术对复杂三维结构（如高深宽比通孔）底部缺陷的检测能力演进，并为其与下游PFIB-SEM的坐标关联提供技术支持。

第二阶段：纳米至原子尺度——实验室的“深度诊断层"

聚焦离子束-扫描电镜双束系统：纳米级“外科手术"与三维解构

技术突破一：革命性的离子源——Xe+与Ar+等离子体FIB
技术突破二：端到端的全自动化智能软件生态系统
技术突破三：为晶圆厂量身打造的工厂自动化集成
核心应用价值体现：

Xe+ PFIB（大体积铣削）： Xe离子质量大，溅射率高，专为快速去除大量材料而设计。例如，在分析位于10层金属互连之下的接触孔时，Xe+ PFIB能以比Ga-FIB快数十倍的速度，精准地“挖"到目标层，极大提升了分析通量。
Ar+ PFIB（精密切割与抛光）： Ar离子更轻、更惰性，几乎不引入晶格损伤和污染。在到达目标区域附近后，切换到Ar+进行最终截面的超精密抛光，可获得原子级平整、无损伤的观察面，确保后续SEM成像和EDS成分分析的真实性。这种“粗铣+精抛"的组合，平衡了效率与质量。

iFast自动化套件：这是分析流程的“大脑"。用户只需导入包含缺陷坐标和任务指令的工单，iFast便可全自动控制整个系统：装载晶圆 -> 自动导航至每个缺陷点 -> 根据预设配方执行PFIB铣削（自动终点检测）-> SEM成像（自动对焦、拼图）-> 执行尺寸计量 -> 生成包含所有图像、数据和三维模型的结构化报告。将高级工程师数小时的手动、易出错操作，转变为无人值守、一夜即可完成数十个点分析的标准化流程。

Metrology Studio与Cortex UI： Metrology Studio提供图形化界面，让用户能轻松设计复杂的计量方案，如自动测量一条线上多个位置的线宽和侧壁角。Cortex基于网络的统一界面允许工程师在办公室远程设计配方、监控进度、分析结果和浏览三维重建数据，实现了真正的协作与灵活办公。

原生支持SECS/GEM（ECS）： Helios MX1可直接接入晶圆厂的制造执行系统，实现任务自动派发、状态自动回报、数据自动上传，成为智能制造闭环中的智能分析节点。
腔内置定校准标准件：设备内部集成了校准标样，支持定期自动校准和性能验证，确保长期测量的稳定性和数据可比性，满足严苛的计量学要求。

埋藏缺陷的“发掘"与“定罪"：对于由前道工序引起、被后续多层薄膜覆盖的电性失效点，系统可像考古一样逐层剥离，最终定位到最初的缺陷源（如硅衬底中的位错、浅沟槽隔离中的空洞），并提供清晰的截面图像作为“证据"。
三维关键尺寸的精确计量：自动执行对FinFET鳍宽度、高深宽比通孔底部直径等关键尺寸的截面测量，并能沿深度方向进行多点测量，生成剖面曲线，为工艺调整提供定量依据。
三维重建与虚拟分析：通过对一个缺陷区域进行连续自动切片成像，重建出其三维体数据。用户可在软件中进行任意角度的虚拟剖切、旋转和测量，理解缺陷的立体形貌及其与周边结构的交互关系。

无损伤或低损伤截面制备：要求离子铣削过程对周围晶格结构的影响最小化，以保留缺陷的真实状态。
高通量处理能力：能够应对整片晶圆上数十至数百个缺陷点的批量分析需求。
高精度三维计量：能对复杂三维结构（如FinFET的鳍、环绕式栅极）进行精准的尺寸和形貌测量。
全自动化与智能化：减少人工操作，提高分析的一致性和可重复性，并能与工厂系统集成。

应用场景：这是失效分析的核心环节，负责对EBI或电性测试定位的缺陷进行物理截面制备、高分辨率成像、成分分析和三维重构。传统Ga-FIB-SEM面临离子损伤重、铣削速度慢、不适合大体积样品分析等挑战。
技术要求：

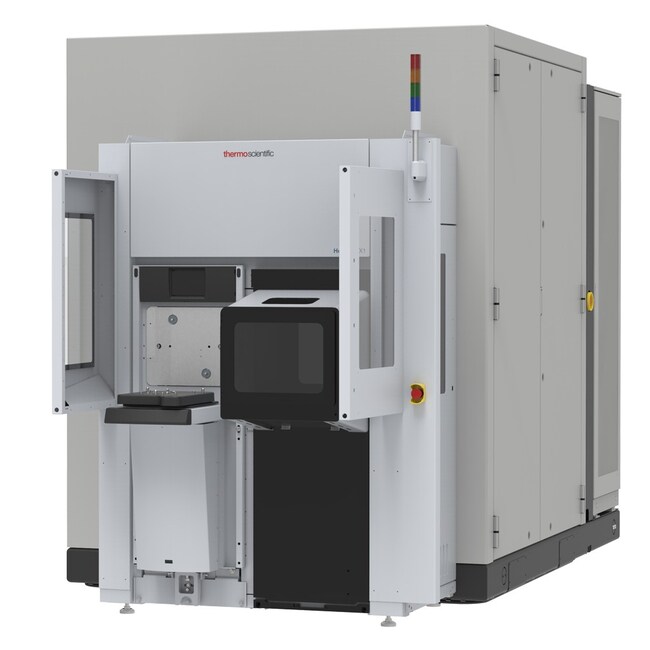

森德仪器核心解决方案：Thermo Scientific Helios MX1 PFIB-SEM

透射电子显微镜：原子尺度的“验证"

应用场景：当PFIB-SEM分析将问题聚焦于原子排布错误、极细小的沉淀物或界面原子扩散时，需要TEM提供亚埃级分辨率的直接成像和晶体结构信息。
联动工作流： Helios MX1 PFIB-SEM因其的Ar+ PFIB抛光能力，是制备高质量、无损伤TEM薄片样品（<100nm）的理想工具。制备的样品可直接转移至像 Thermo Scientific Themis Z 这样的超高分辨率TEM中进行原子成像、能谱分析和电子能量损失谱分析，从而完成从宏观现象到原子尺度机理的完整证据链构建。
